            GB7251高低壓開關設備靜載、沖擊綜合試驗臺

            產品描述:

            GB7251高低壓開關設備靜載、沖擊綜合試驗臺

            • 產品型號

            • 更新時間

              2024-10-31
            • 廠商性質

            • 瀏覽次數

              956
            7×24在線咨詢

            專業客服在線解答,為您解決遇到的問題!

            立即咨詢

            相關產品

            RELATED PRODUCTS

            詳細介紹

            GB/T 11022—2020  《高壓開關設備和控制設備標準的共用技術要求》

            GB/T3906-2020  3.6kV40.5kV交流金屬開關設備和封閉設備》

            JB/T 10840—2008 3.6kV40.5kV交流金屬封閉電纜分接開關設備

            GB/T7251.1-2013《低壓成套開關設備和控制設備 第1部分:總則》

            GB/T7251.4-2017《低壓成套開關設備和控制設備 第4部分:對建筑工地用成套設備(ACS)的特殊要求》

            GB/T 7251.5-2017 低壓成套設備和控制設備 第5部分:公用電網電力配電成套設備

            GB/T20641-2014 《低壓成套開關設備和控制設備 空殼體的一般要求》

            GB/T20138-2006 《電器設備外殼對外部機械碰撞的防護等級(IK代碼)》

            GB/T2423.55-2006《電工電子產品環境試驗 第2部分:試驗方法 試驗Eh:錘擊試驗》

            Q/GDW11008-2013 《低壓計量箱技術規范》

            Q/GDW12127-2021 《低壓開關柜技術規范》

            高低壓開關設備靜載、沖擊綜合試驗臺由試樣承載平臺、施力機構、傳動機構、撞擊系統、測控系統等主要部分組成,并集成為一套整體的測試系統。耐靜負載、扭力試驗主體部分可與撞擊系統主體部分分體設置。

            1)防止外部機械碰撞防護等級(IK代碼):滿足 GB/T20641-2014  9.7、GB/T20138-2006的要求,撞擊元件需滿足GB/T2423.55-2006的要求;

            需配備2J、5J、10J、20J、50J的撞擊元件,撞擊元件的具體

            2)耐撞擊力的驗證: 滿足GB/T7251.5-2017  10.2.101.5的要求;

            擺管:外徑9mm,長度≥1m;

            鋼球:質量2kg,提升1m,撞擊能量20J,圓柱形試樣要快速切換3120°方向撞擊;

            鋼球:質量15kg,提升1m,撞擊能量150J,圓柱形試樣要快速切換3120°方向撞擊;

            施加力1500N,試件(球體或半球體)半徑100mm±3mm,表面硬度160HB,電動自動施加,達到力值恒定30s自動釋放;

            配備紅外測溫儀 -18℃~400℃,監測外殼撞擊時試樣表面溫度;

            3)耐角狀物機械撞擊的驗證:滿足GB/T7251.5-2017 10.2.101.8;

            鋼質撞擊物:質量5kg,提升0.4m,撞擊能量20J,圓柱形試樣要快速切換3120°方向撞擊;

            塞規:Φ4mm,帶半球形尖端,帶5N的力;

            4)門的機械強度驗證:滿足GB/T7251.5-2017 10.2.101.6的要求,電動自動向與門面垂直的門的邊緣上施加50N、450N的力,持續時間3s,達到時間自動釋放,可自動重復測試,試驗次數可設置;

            5)合成材料中金屬嵌件軸向負荷的耐受能力驗證:滿足GB/T7251.5-2017 10.2.101.7的要求,電動自動施加軸向負荷01000N可調,持續時間10s, 達到時間自動釋放,可與多種常見規格的螺紋孔連接;

            6)擬嵌入地面的底座的機械強度試驗:滿足GB/T7251.5-2017 10.2.101.9的要求,60×Φ200mm鋼管,電動自動施加垂直向下負荷010000N可調,持續時間60s, 達到時間自動釋放;

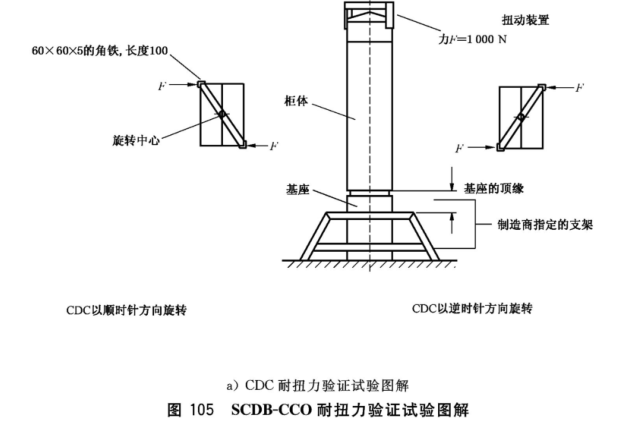

            7)耐扭力的驗證:滿足GB/T7251.5-2017 10.2.101.4的要求,水平旋轉框架60mm×60mm×5mm的角鐵制成,垂直定位件100mm,電動自動施加扭力2×1000N,持續時間30s, 達到時間自動釋放??筛鶕?jù)試樣大小電動自動調節施力點位置;

            8)耐沖擊負載的驗證:滿足GB/T7251.5-2017 10.2.101.3的要求,總質量15kg的干沙包,尺寸符合GB/T7251.5-2017105,自動提升,自動脫扣釋放,圓柱形試樣要快速切換3120°方向撞擊;

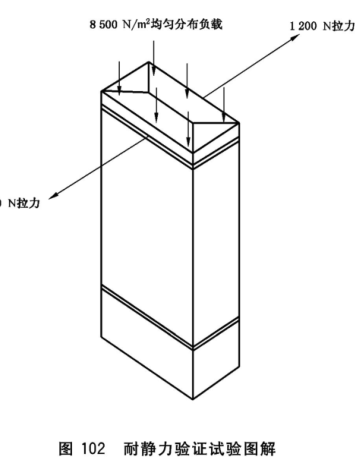

            9)耐靜負載驗證:滿足GB/T7251.5-2017 10.2.101.2的要求,

            試驗1:在外殼頂部施加8500N/m2的均勻分布負載,時間5min;

            試驗2:應在外殼前部和后部的頂角依次施加1200N的力,時間5min,試樣在設備上可旋轉90°,對側面亦可施加推力,滿足產品4個側面都需測試的要求;

            10)設備對機械應力的防護:滿足GB/T17467-2020 6.101的要求,最小值為2500N/m2;

            11)碰撞試驗:滿足GB/T7251.4-2017 10.2.6.2的要求,鋼球:50mm,質量(500±25g,硬度5058HR,可實現垂直和水平撞擊,撞擊高度1.2m。

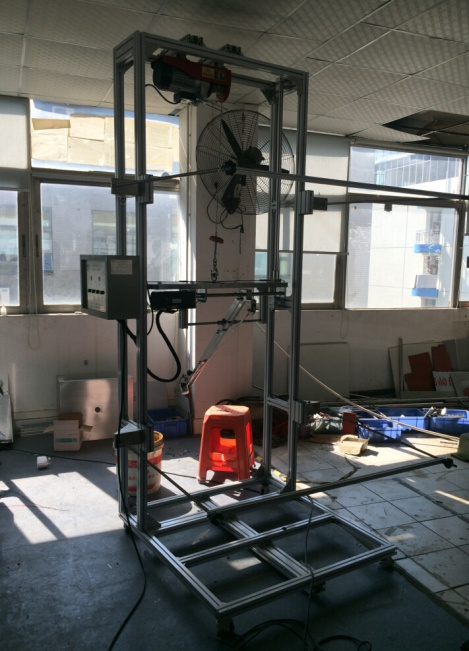

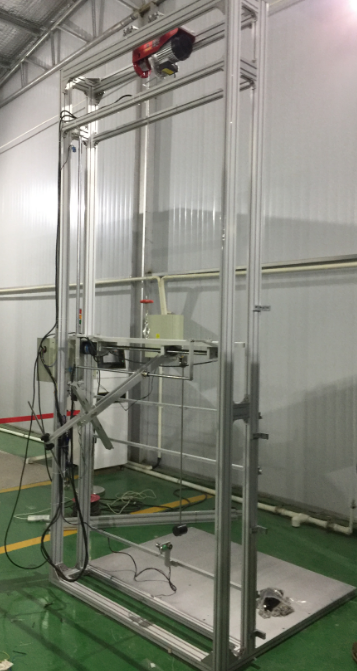

            1)撞擊系統

            撞擊系統:采用擺動和垂直釋放兩種方式,均通過電磁鐵釋放。沖擊物高度可上下自動調節,沖擊角度可自由設定。

            可滿足試品尺寸:高×寬×深=2200mm×1000mm×1000mm單柜(包括三聯體開關柜)及以下尺寸試品的撞擊試驗;對于大尺寸試品難以轉動時,可采用移動設備的方式進行試品不同表面的撞擊試驗;

            撞擊系統的尺寸(設備主體,不包括設備安裝支架):長×寬×高=1000mm×1500mm×3800mm(具體依據實際情況,需能完全滿足所有常見低壓成套開關設備試品的試驗需要)

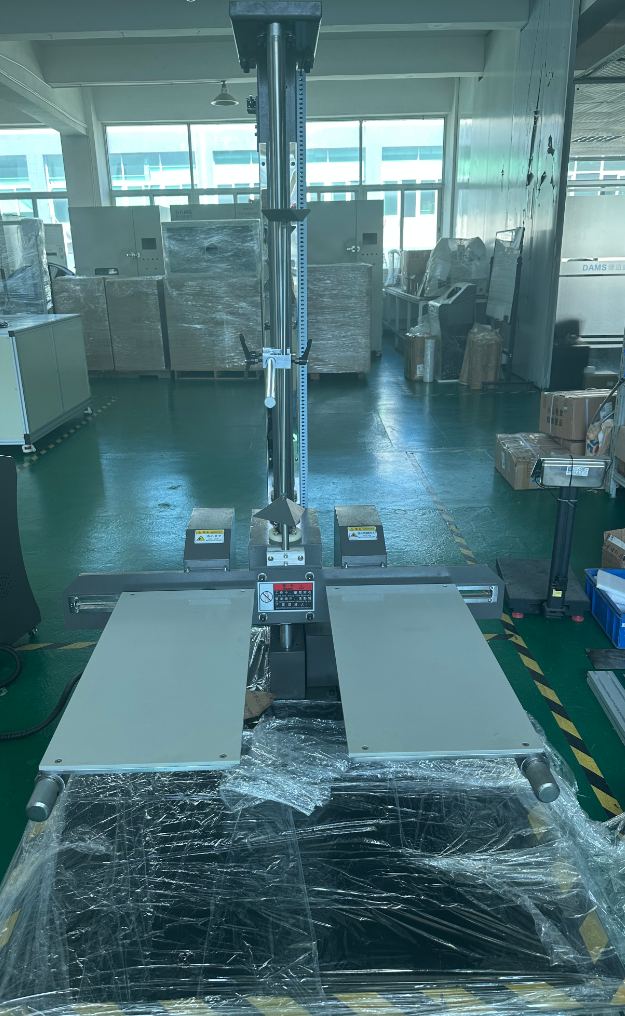

            2)耐靜力、扭力系統

            試樣承載平臺:該部分試樣承重平臺由加強支撐鋼架+厚板制作為一體,試樣夾持機構、左右機械手移動機構安裝在平臺上面。

            框架結構:靜壓結構龍門式結構,中心固定臺,二組三維可調裝置實現扭力和拉力等動作,安裝有調平運輸裝置,均采用鋼制防靜電噴涂工藝;

            施力機構:施力機構包含水平左路機械手、水平右路機械手、豎直機械手三套,均由伺服電機+精密電缸組合而成。施力機構前端安裝有精密力值傳感器,且按壓面采用一定角度的浮動萬向頭,可自找中心,保證充分接觸并穩定施加力值。

            試樣尺寸:最大高×寬×深=2200mm×1000mm×1000mm

            升降方式: 電機驅動,扭力拉力共用最高高度 2500mm;

            力值分辨率:0.1N

            力值精度:±3%

            力值波動: < 0.1%

            時間精度:±1%
