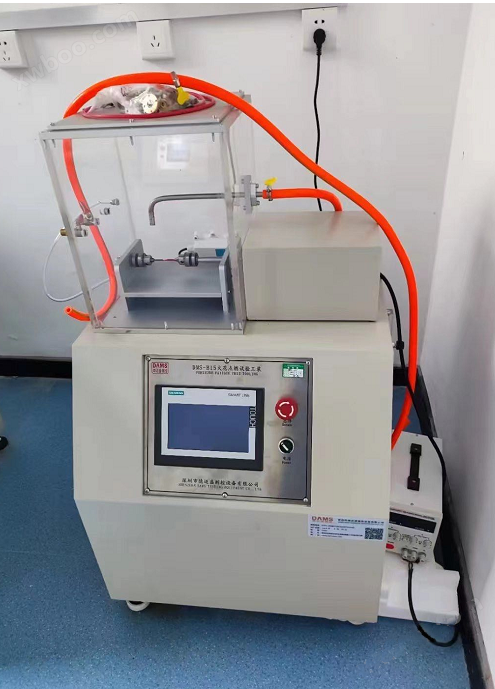

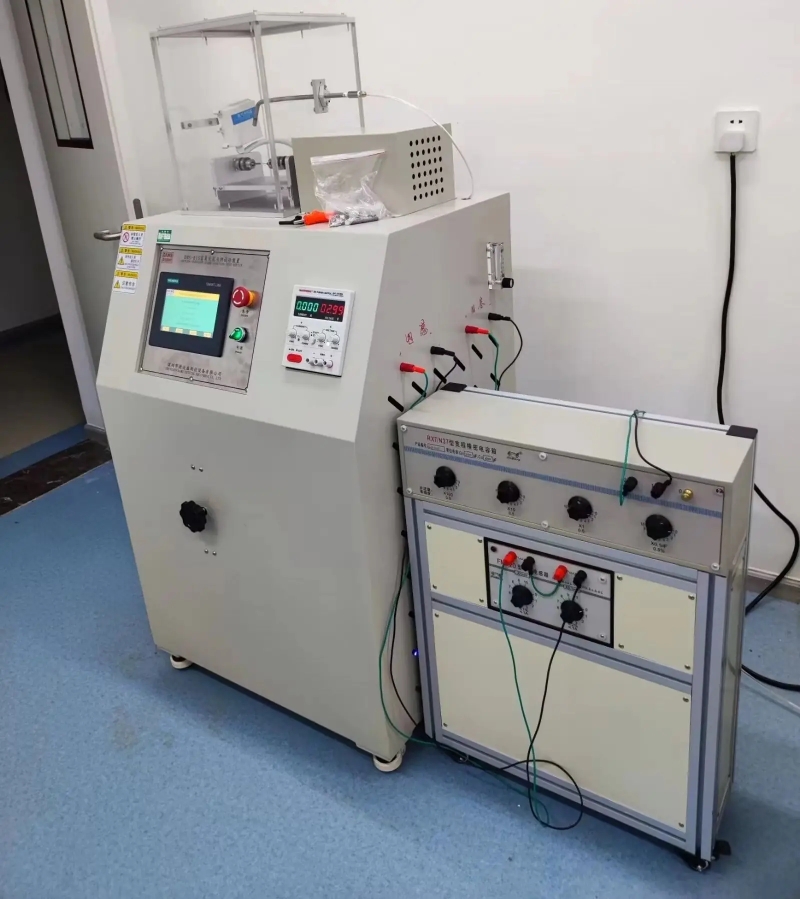

富氧火花點燃試驗裝置
產品型號
DMS-B15更新時間
2025-02-18廠商性質
生產廠家瀏覽次數
1442產品中心
PRODUCT CATEGORY相關產品
RELATED PRODUCTS詳細介紹
一、測試目的:
火花點燃測試工裝用于富氧環境中板卡或器件的火花點燃試驗，利用此裝置進行火花點燃試驗以確定是否存在點燃源。
二、火花點燃測試工裝：
富氧環境的外部排氣口不應位于因安裝在ME設備或ME系統外部的電氣元器件（在正常狀態或11.2.3中定義的單一故障狀態下會產生火花的元器件）面產生著火風險的位置，在操作最不利的狀況下，如果電子元件臨近環境中的氧濃度不超過25%則認為著火的風險足夠低。通過檢查來檢驗是否符合要求。
三、設備參數
?。?）人機界面采用西門子觸摸屏，控制采用西門子PLC
?。?）火花點燃次數1-9999可設置
（3）氧氣流量計0-10L/min2%FS
?。?）探針移動速度0-20mm/s，速度精度0.1m/s
?。?）數顯電壓表0-500V，精度0.5%，顯示精度0.1V（7）數顯電流表0-5A,精度0.5%，顯示精度0.01A（8）功率因素表PF0-1，顯示精度0.01
?。?）電容0-1500uF可調 ?。?）電感0-12mL可調
?。?0）可調直流電源，電壓DC0-100V可調
?。?1）點燃時間0-9.99s可設置
（12）電阻0-200歐可調
?。?3）銅電極φ3mm1條，銅電極φ1mm1條
四、結構原理：
在靠近兩個接頭接觸面的地方放署一片棉花。通過一個導管將氧氣以小干0.5m/s的速度持續噴到接觸面，將阻極向陽極移動以靠近接觸面，然后回拉使其分開。至少重復300次以確定火花是否會點獻，如果由干電極表面變壞使火花變小，用銼刀清理電極。如果由于氧化棉花變黑并更換它。通過流量計控制氧氣流速，通過步進電機帶動絲桿移動探針，精確保證探針充分接觸。外框采用有機玻璃，方便觀察試驗現象。
五、設備概述：
富氧火花點燃試驗裝置用于富氧環境中板卡或器件的火花點燃試驗，利用此裝置進行火花點燃試驗以確定是否存在點燃源。采用可編程邏輯控制器(P1C)控制整體試驗流程，全自動化測試，自動采集試驗過程中的電壓電流數據，并通討儀表顯示。本試驗裝置可通過設備上的通訊接口連接外部儀器(如可編程直流電源)和外黑制氧裝置輔助完成測試要求。
